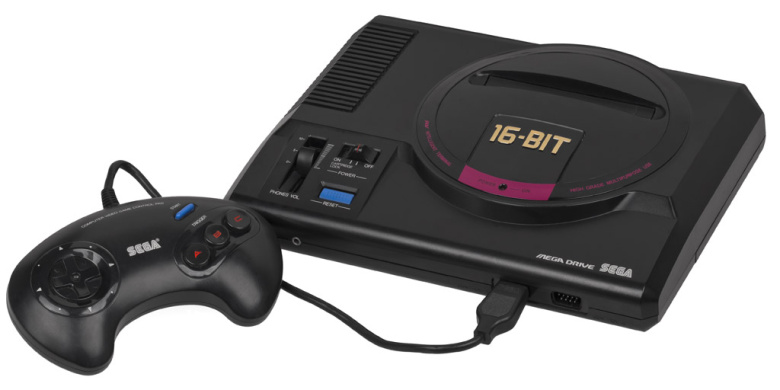

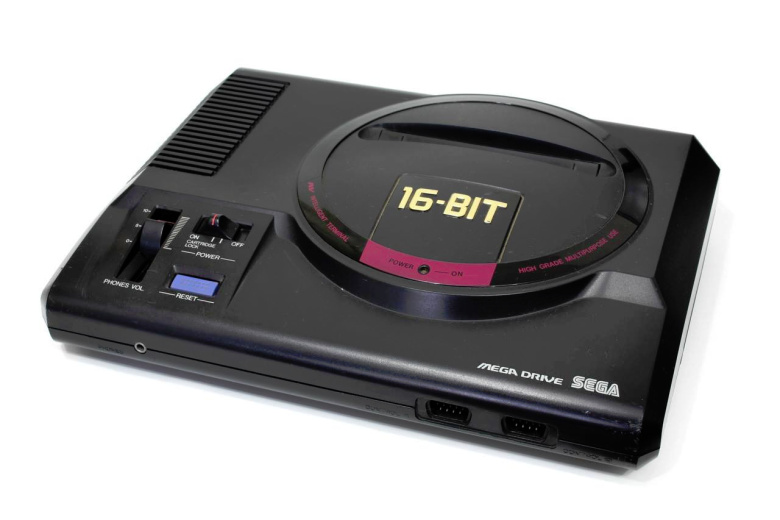

NTSC Japan SEGA Mega Drive



SEGA Mega Drive
Das Mega Drive in seiner ersten Version bietet bis auf ein paar optische Unterschiede die gleichen Komponenten und Anschlüsse wie seine westlichen Kollegen.
In der ersten Version bietet das Mega Drive neben zwei DE-9 Joypadanschlüssen und einem Stereo-Kopfhöreranschluss an der Front einen Lautstärke-Schieberegler, ein Power On/Off- sowie Cartridge-Lock Switch sowie einen Reset-Button in blau und die Powerleiste unterhalb des Modulschachts in türkis-rot auf der Oberseite, den seitlich angebrachten Expansion Port (zum Anschluss des Mega-CD) und die rückseitigen Anschlüsse für die Stromversorgung (AC-In), die Bild- und Mono-Tonübertragung (es gibt RGB-Kabel inkl. Headphone-Jack für eine Stereo-Tonübertragung) zum Fernseher (8-Pin DIN Connector, kein RF-Out) sowie einen 9-Pin EXT Port, der allerdings nur vom exklusiv in Japan erschienenen Mega Modem verwendet wurde. Daher wurde dieser Port bei späteren Modellen auch wegrationalisiert. Zudem gab es aucheinige Motherboard-Revisionen bis hin zur Revision VA7, die aufgrund des Austausches des FM-Audio-Chips (von einem Discrete Yamaha YM2612 zu einem ASIC Yamaha YM3438 im VDP) als einzige eine schlechtere Tonqualität bietet (herausfinden kann man dies allerdings im Vornhinein nur durch das Öffnen des Geräts). Die asiatischen Mega Drive Systeme verwenden im Gegensatz zu ihren westlichen Pendants zudem eine Cartridge-Arretierung (man kann die Cartridges also nicht herausnehmen, während das System läuft - jedoch ist davon natürlich bei den westlichen Systemen abzuraten) und die Modulschachtgröße entspricht den größeren, asiatischen Cartridges, weshalb man hier auch die kleineren, westlichen Module einstecken kann (wozu man aber sowieso erst einmal einen Importadapter oder Umbau benötigt).

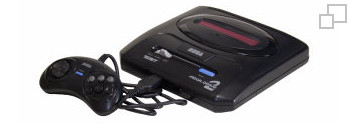

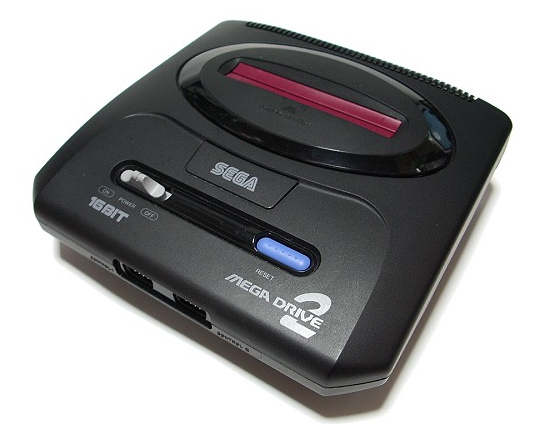

SEGA Mega Drive 2
NTSC Japan SEGA Mega Drive 2

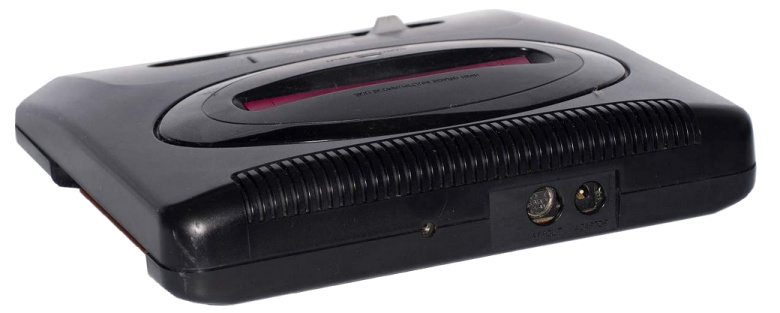

Das Nachfolgemodell namens Mega Drive 2 wurde radikal minimiert und zahlreiche Funktionen fehlen im Vergleich zum ersten Mega Drive. Neben der kosmetischen Änderung vermissen Fans vor allem den Stereo-Kopfhöreranschluss inkl. Lautstärkeregler. Dafür bietet das Mega Drive 2 aber als Ausgleich Stereo-Sound über den rückseitigen 9-Pin A/V-Port. Leider verwendet das Mega Drive 2 ebenfalls wie die VA7-Revision des ersten Modells den schlechteren FM-Audiochip (außer bei Rev. VA2+2.3). Schließlich fehlt ebenfalls der DE-9 EXT Port der ersten Mega Drive Modelle, was aber aufgrund der sehr geringen Nutzbarkeit dieses Anschlusses nicht weiter stört. Der Power-Button (in der JP-Version in grau gehalten) ist ein Switch (anstatt ein Druckknopf wie bei den westlichen Systemen).



NTSC Japan SEGA Mega Jet

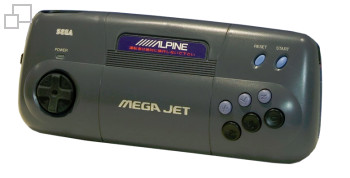

NTSC Japan SEGA Mega Jet Alpine Model





SEGA Mega Jet
Dieses etwas klobige Gerät wurde in Zusammenarbeit mit der Japan Airlines [JAL] entwickelt, um in der First und Business Class eingesetzt zu werden, wo man durch in den Sitzen eingebaute Monitore dann Mega Drive Cartridges abspielen konnte (der Sound konnte über Kopfhörer ausgegeben werden).
Später wurde das Mega Jet auch normal verkauft - es gab sogar eine Limited Edition des japanischen Autozubehör-Herstellers ALPINE, wo dann in der Packung neben dem eigentlichen Gerät mit Alpine-Logo dann auch noch eine Sonic 3 Cartridge sowie Zigarettenanzünder-Adapter und ein Kabel zum Anschließen an Alpine Navigations-Bildschirme enthalten war.

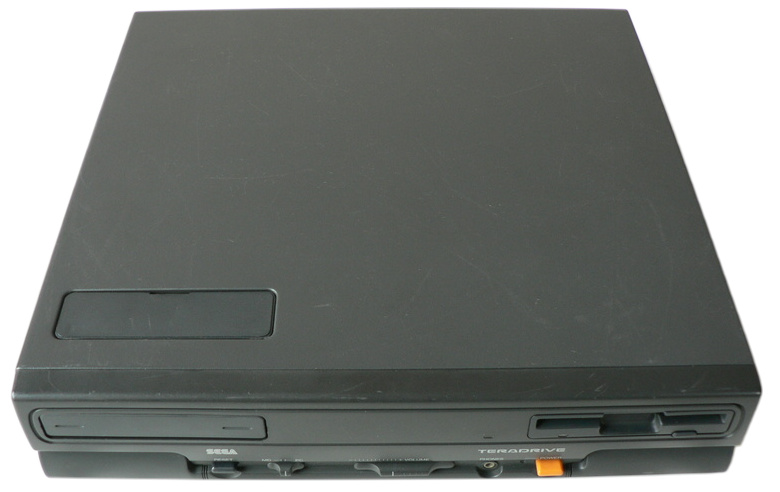

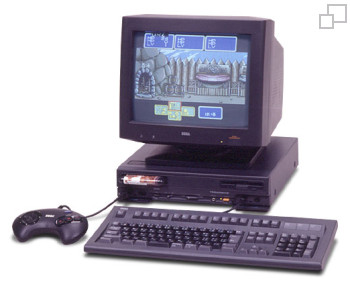

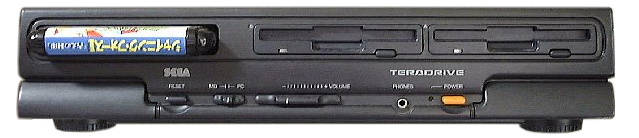

SEGA/IBM Teradrive

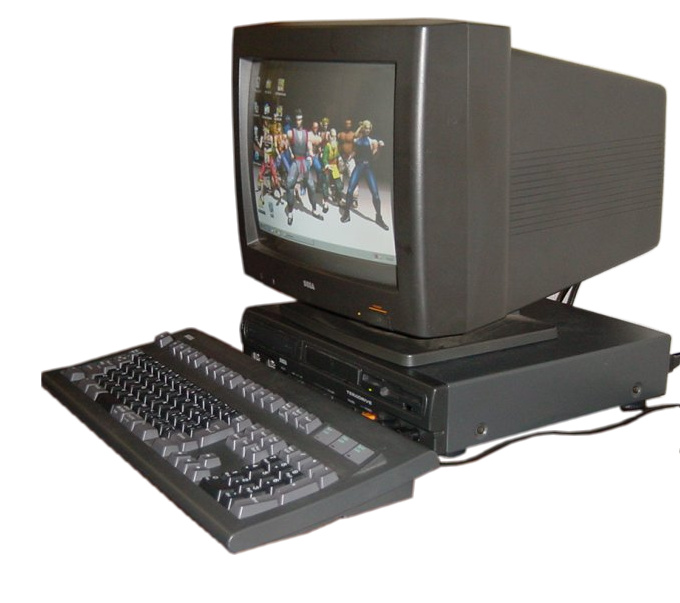

SEGA/IBM Tera Drive



Bereits im Mai 1991 vereinte SEGA mit Hilfe von IBM die beiden konkurrierenden Systeme Videospielkonsole und Personal Computer in einem Gehäuse (und auch im Gegensatz zum Amstrad Mega PC auf einem Motherboard anstatt per ISA-Steckkarte). Für stolze 148.000 ¥ (Japanische Yen) [umgerechnet damals ca. 1.850 DM (Deutsche Mark) / 946 €] bot das Gerät eine Kombination aus Mega Drive Chipsätzen (Motorola 68000er mit 7,67MHz und 3,58MHz ZiLOG Z80) und PC auf IBM DOS J4.0/V (japanisches IBM DOS 4.0) Basis mit einem Intel 80286er Prozessor mit 10MHz, 640kb Main RAM (bis zu 2,5MB aufrüstbar), 256kb Video RAM (max 640x480px mit max. 256 Farben aus 262.144 gleichzeitig / max. 320x224px [64 aus 512 Farben] im MD-Modus), 128kb VDP RAM, 16kb Audio RAM (1x PCM, 1x BEEP, 6x FM PSG + Noise), 128kb BIOS ROM, 3.5inch Diskettenlaufwerk, 105-Tasten JIS (japanisches Layout) Keyboard sowie folgenden Anschlüssen auf der Rückseite: AC-In (Power), 15-Pin RGB Video Out, Cinch A/V-Out, 25-Pin Parallel Druckeranschluss, RS-232C Serieller Anschluss sowie ein AT-BUS Extension Slot. An der Front findet man den Mega Drive Cartridge-Schacht (japanische Cartridge-Maße), Reset-Button, MD<->PC Switch, Lautstärke-Schieberegler, Kopfhöreranschluss, Power-Knopf, Diskettenlaufwerk und unter je einer Klappe links 2 DE-9 Joypadanschlüsse sowie rechts PS/2 Mausanschluss. Auf der Oberseite findet man noch ein Expansion Slot für ein damals geplantes Mega-CD AddOn, welches aber niemals veröffentlicht wurde (der Amstrad PC bietet zum Anschluss des Mega-CD ein extra Kabel - ob dieses auch mit dem Teradrive funktioniert ist unbekannt). Separat erhältlich waren eine passende Teradrive 2-Tasten Maus sowie ein 14inch (35,56cm) Analog RGB Farbmonitor mit einer Zeilenfrequenz von 15,70/31,47kHz und 0,31mm Lochmaske bei max. 60/70Hz.

Desweiteren gab es noch 2 Nachfolgemodelle mit leicht veränderten Spezifikationen: Modell 2 bot 1MB Main RAM und zwei 3.5inch Diskettenlaufwerke für damals 500 DM / 256 € mehr (!), Modell 3 bot für nochmals 750 DM / 383 € mehr (also ingesamt ca. 3.100 DM / 1.585 €) die vollen 2,5MB Main RAM, 1 Diskettenlaufwerk und endlich auch eine 30MB Festplatte.





NTSC-JP SEGA Mega Drive Box



SEGA Mega Drive Pack
Japanisches Mega Drive Pack inkl. 1 Joypad (japanische Version).

Varianten:


NTSC-JP SEGA Mega Drive BoxJapan [wt. Handle]






SEGA Mega Drive Pack
New Style
NTSC-JP SEGA Mega Drive Box



Japanisches Mega Drive Pack [neueres Design] inkl. 1 Joypad (japanische Version).

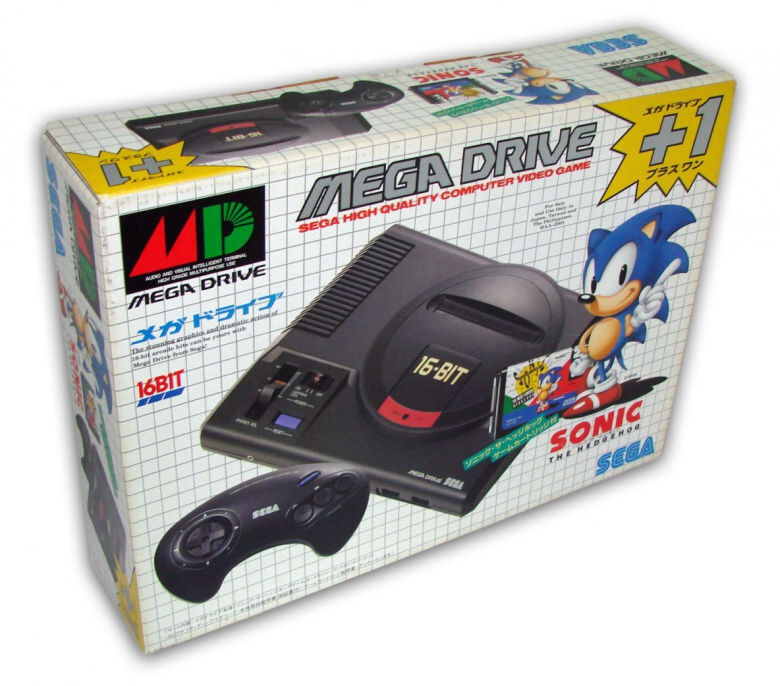

NTSC-JP SEGA Mega Drive Sonic Box



SEGA Mega Drive
Sonic Pack
Japanisches Mega Drive Sonic Pack inkl. 1 Joypad (japanische Version) und dem Spiel Sonic the Hedgehog.



SEGA Mega Drive
Sonic / NTT Pack
NTSC-JP SEGA Mega Drive Sonic / NTT Box

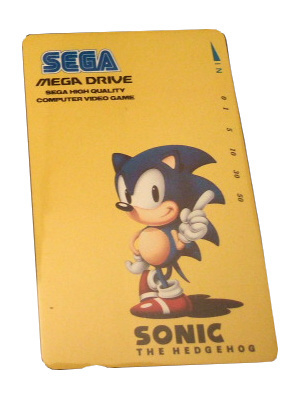

Japanisches Mega Drive Sonic NTT Pack inkl. 1 Joypad (japanische Version) und dem Spiel Sonic the Hedgehog sowie NTT [Nippon Telegraph and Telephone Corporation] Telefonkarte mit Sonic-Artwork.



NTSC-JP SEGA Mega Drive 2 Box



SEGA Mega Drive 2 Pack
Japanisches Mega Drive 2 Pack inkl. 1 6-Button Joypad mit blauem Start-Button.



SEGA Mega Drive 2
Puyo Puyo Pack
NTSC-JP SEGA Mega Drive 2 Puyo Puyo Box



Japanisches Mega Drive 2 Pack inkl. 1 6-Button Joypad mit blauem Start-Button und dem Spiel Puyo Puyo in einem Puyo Puyo Sleeve.

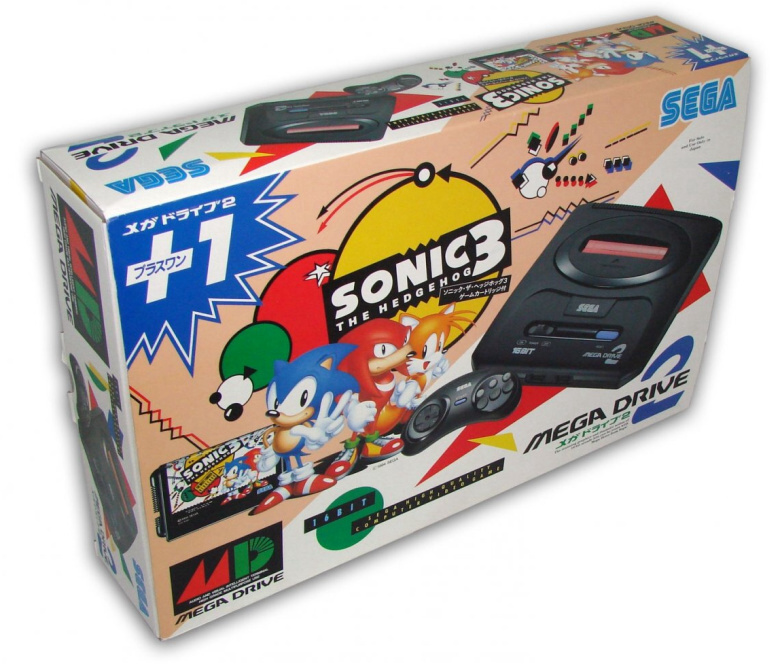

NTSC-JP SEGA Mega Drive 2 Sonic 3 Box



SEGA Mega Drive 2
Sonic 3 Pack
Japanisches Mega Drive 2 Sonic 3 Pack inkl. 1 6-Button Joypad mit blauem Start-Button und dem Spiel Sonic 3.



SEGA Mega Drive 2
Virtua Racing Pack

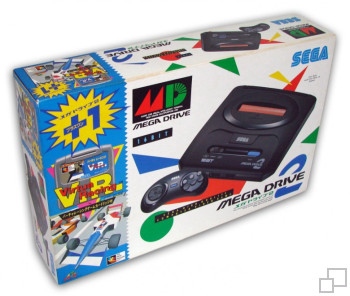

NTSC-JP SEGA Mega Drive 2 Virtua Racing Box



Japanisches Mega Drive 2 Virtua Racing Pack inkl. 1 6-Button Joypad mit blauem Start-Button und dem Spiel Virtua Racing.



NTSC-JP SEGA Mega Jet Box



SEGA Mega Jet Pack
Japanisches Mega Jet Pack.



SEGA Mega Jet
Sonic 3 / Alpine Pack

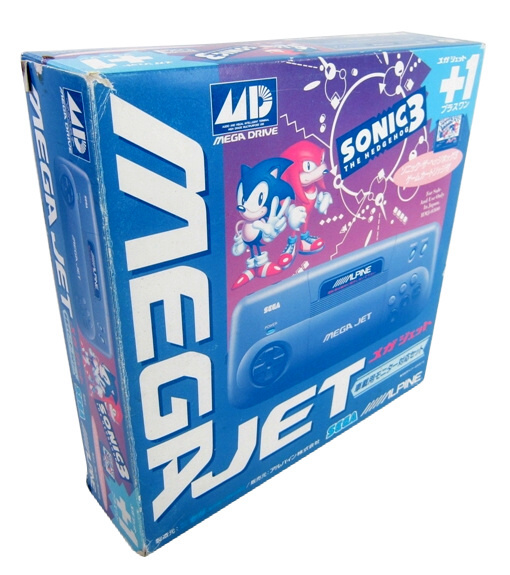

NTSC-JP SEGA Mega Jet Sonic 3 Alpine Box



Japanisches Mega Jet Sonic 3 / Alpine Pack zusätzlich mit Zigarettenanzünder-Adapter und Anschlusskabel für Navigationssystem-Bildschirme und dem Spiel Sonic 3.



NTSC-JP SEGA/IBM Teradrive Box



SEGA/IBM Teradrive Pack
Japanisches Teradrive Pack des dritten Modells.
